Controller - DSP Beschreibung

Input Funktionen

Input Mute *jeder Kanal separat
Input Gain -80dB bis +12dB in 0,2dB Schritten
Input Delay einstellbar von 0 -1000ms in 21μs Schritten von 0 -10ms /
in 84μs Schritten von10ms-20ms / in 0.5ms Schritten von 20ms-1000ms
Input Polarität schaltbar ±
Input EQ
jeder Inputkanal hat 6 frei einstellbare voll parametrische EQ Filter
Filterfrequenz einstellbar von 20Hz bis 20kHz
Bandbreite einstellbar von 0.05 oct. bis 3 oct.
Gain einstellbar von -20dB bis +20dB in 0.1dB Schritten
Input Kompressor
Threshold einstellbar von -40dBU bis +20dBU in 0.5 dB Schritten
Kompressionsrate einstellbar vom 1:1 bis 20:1
in Schritten von 0.1 von 1:1 bis 2:1 und in Schritten von 0.5 von 2:1 bis 20:1
Reaktionszeit einstellbar von 0.3ms bis 200ms
in 0.1ms Schritten von 0.3ms bis 1ms und in 1ms Schritten von 1ms bis 200ms
Freigabezeit einstellbar von 50ms bis 5000ms in 1ms Schritten
Input Expander
Threshold einstellbar von -40dBU bis +20dBU in 0.5dB Schritten
Expansionsrate einstellbar von 1:1 bis 1:20
in Schritten von 0.1 vom 1:1 bis 1:2 und in Schritten von 0.5 1:2 bis 1:20
Reaktionszeit einstellbar von 0.3ms bis 200ms
in 0.1ms Schritten von 0.3ms bis 1ms und in 1ms Schritten von 1ms bis 200ms
Freigabezeit einstellbar von 50ms bis 5000ms in 1ms Schritten



Hauptmerkmale

  • 96kHz Samplerate
  • 32 Bit Prozessorverarbeitung
  • •24 Bit A/D und D/A Wandler
  • Netzwerkfähig über RS 485
  • 250 Controller in einem Netzwerk möglich
  • maximale Delayzeit 1000ms
  • 30 interne frei speicherbare Presets
  • unbegrenzte Preset Bibliothek über PC
  • fortschrittliche u. praxisorientierte Software
  • selbsterklärende und einfache Menüführung
  • Paßwortschutzfunktion

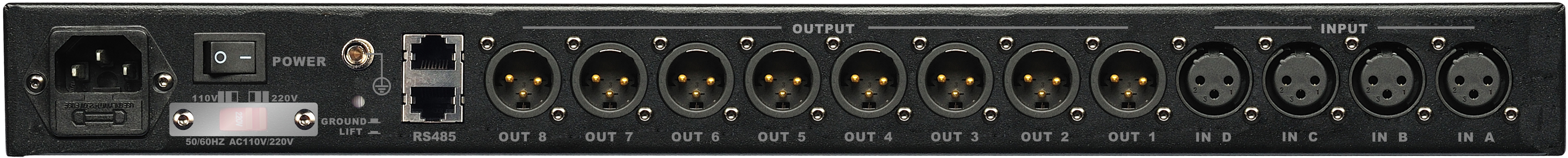

  • 2 x RJ-45 Netzwerkbuchsen (rückseitig)
  • USB Buchse (frontseitig)
  • optional WIFI Konverter WT-1 verfügbar
  • optional RS 485 Konverter IF-485 verfügbar

Output Funktionen

Output Mute *jeder Kanal separat
Output Gain -80dB bis +12dB in 0,2dB Schritten
Output Delay einstellbar von 0 -1000ms in 21μs Schritten von 0 bis 10ms /
in 84μs Schritten von 10ms bis 20ms / in 0.5ms Schritten von 20ms bis 1000ms
Output Polarität schaltbar ±
Output EQ
jeder Outputkanal hat 6 frei einstellbare voll parametrische EQ Filter
die Filtercharakteristik kann wie folgt gewählt werden
als Low-shelf, High-shelf oder PEQ parametrischer EQ
PEQ Filterfrequenz einstellbar von 20Hz bis 20kHz
PEQ Bandbreite einstellbar von 0.05 oct. bis 3 oct.
PEQ Gain einstellbar von -20dB bis +20dB in 0.1dB Schritten
Low-shelf und High-shelf Flankensteilheit wählbar 6dB/oct oder 12dB/oct
Low-shelf und High-shelf Filterfrequenz einstellbar von 20Hz bis 20kHz
Low-shelf und High-shelf Gain einstellbar von -20db bis +20dB
Output Kompressor Threshold -40dBU bis +20dBU in 0.5 dB Schritten
Kompressionsrate einstelbar vom 1:1 bis 20:1
in Schritten von 0.1 vom 1:1 bis 2:1 und in Schritten von 0.5 vom 2:1 bis 20:1
Reaktionszeit einstellbar von 0.3ms bis 200ms
in 0.1ms Schritten von 0.3ms bis 1ms und in 1ms Schritten von 1ms bis 200ms
Freigabezeit einstellbar von 50ms bis 5000ms in 1ms Schritten
Output Limiter Threshold -40dBU bis +20dBU in 0.5 dB Schritten
Angriffszeit einstellbar vom 0.3ms bis 200ms
in Schritten von 0.1ms von 0.3ms bis 1ms, in 1ms Schritten von 1ms bis 200ms
Freigabezeit einstellbar von 50ms bis 5000ms in 1ms Schritten
Frequenzweiche
in jedem Ausgang können LPF und HPF gesetzt werden
wählbare Filtertypen: Linkwitz-Riley, Bessel, Butterworth
die Filterfrequenzen können zwischen 20Hz und 20kHz gesetzt werden
wählbare Flankensteilheiten: 12dB/oct. 18dB/oct. 24dB/oct. 30dB/oct.
36dB/oct. 42dB/oct. 48dB/oct.





Controller Modelle

SV-204 >>>> 2 In - 4 out
SV-306 >>>> 3 In - 6 out

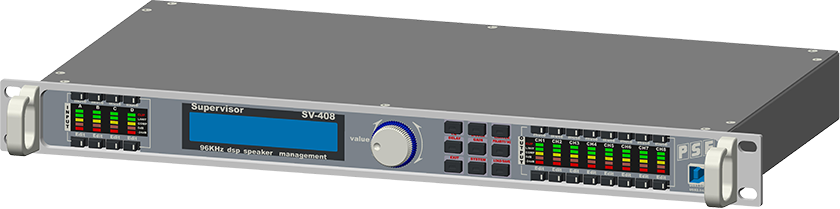

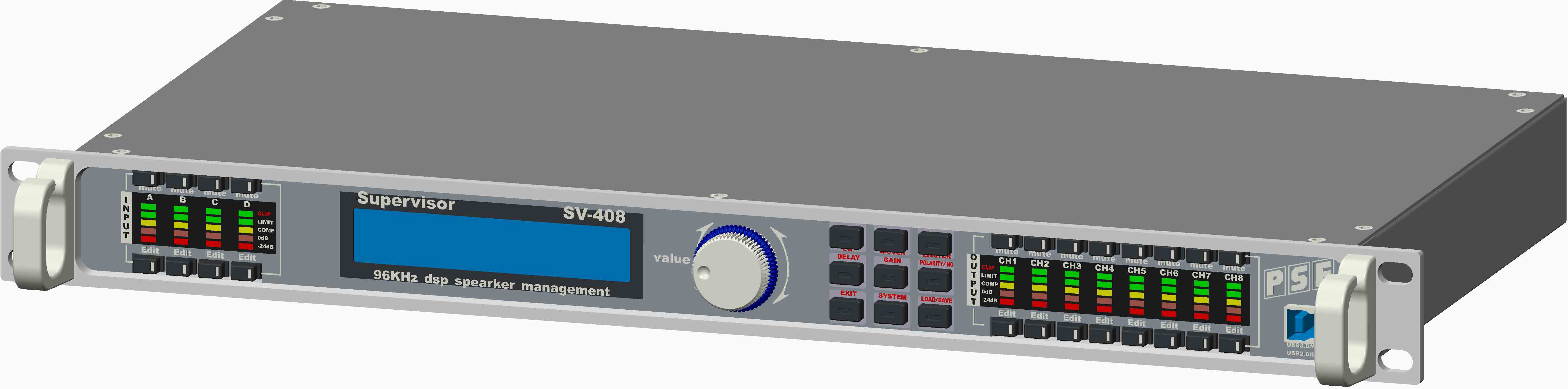

SV-408 >>>> 4 In - 8 out



Technische Daten
Samplerate 96kHz
Prozessorverarbeitung 32bit
Eingangsimpedanz (symmetrisch) 20kΩ
Ausgangsimpedanz (symmetrisch) 100Ω
CMRR (Gleichtaktunterdrückung) >80dB
maximaler Eingangspegel +25dBU
Frequenzgang 20Hz bis 20kHz
Signal-Rauschabstand ≥100 dB (1kHz/0dB signal level)
Klirrfaktor ˂0.002% (1kHz/0dB signal level)
Übersprechen >89dB
Betriebsspannung *schaltbar 110V*/230V (50/60Hz)
maximale Stromaufnahme 25W
Abmaße (B/H/T) 19" / 1RU / 263mm
Gewicht 4,5kg
