EL-Serie Satellit und Fullrange Serie

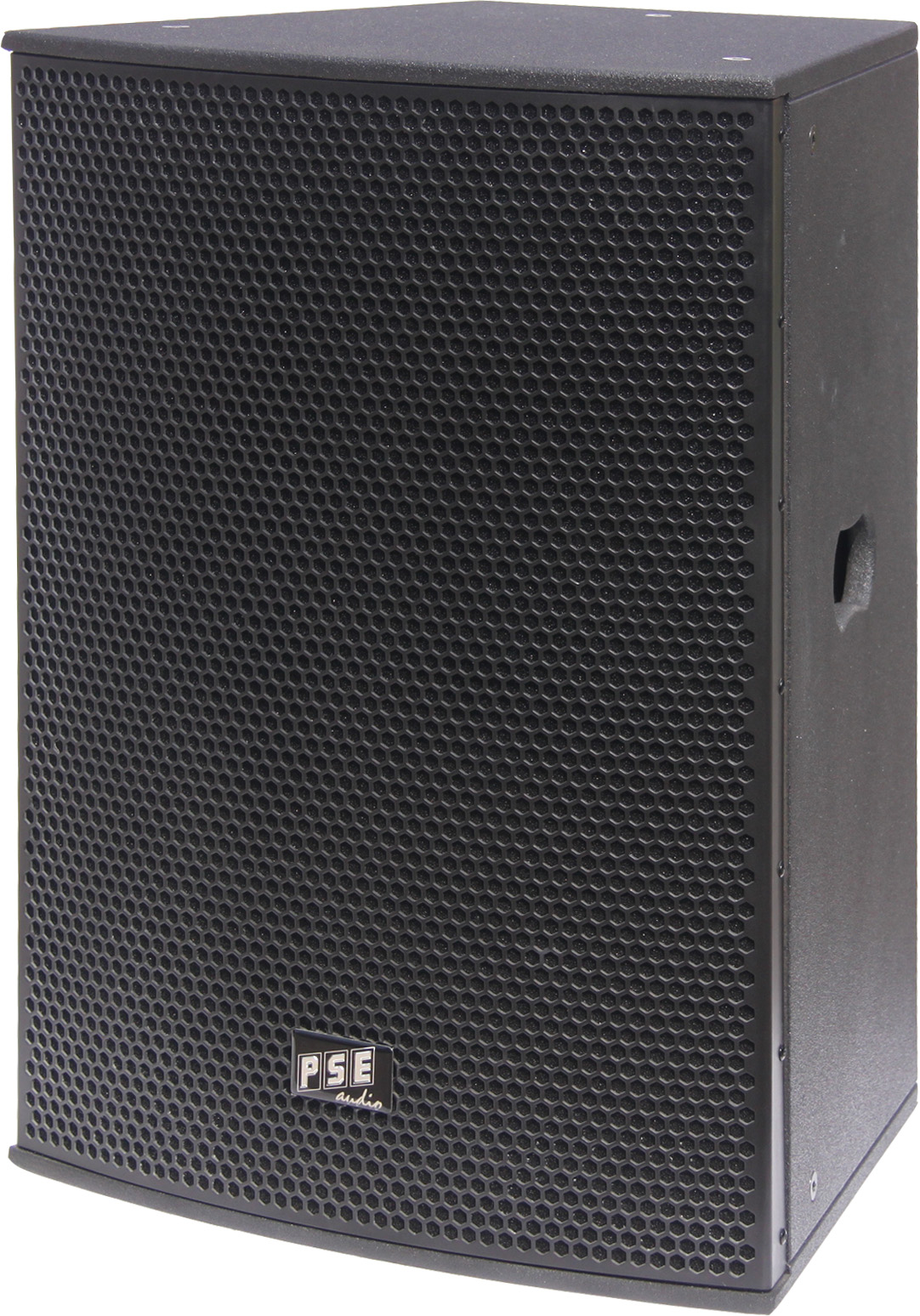

EL-15
EL-15 Beschreibung
Ausstattung und Merkmale
EL-15
- 15" Ferrit speaker (76mm Schwingspule)
- 1x1,75"(45mm) Ferrit Druckkammertreiber
- Hochtonhorn mit 1" Halsöffnung
- nominale Hornabstrahlung h90°/v60°
- 90° drehbares Hochtonhorn v60°/h90°
- Trapezgehäuse
- Hochständerflansch
- 12 M8 Befestigungspunkte
- 2 Neutrik speakon 4-pin für passive Nutzung
- bass link Funktion
- high/mid link Funktion
- Frontgrill aus pulverbeschichtetem Lochblech
- 4mm Akustikschaumstoff hinter dem Frontgrill
- Gehäuse aus 15mm 1.Klasse MDF
- Oberfläche: polyurea (PU) schwarz,
- hoch kratzfeste Strukturbeschichtung
- optional traditioneller Strukturlack
- in schwarz oder weiß
Einsatzorte EL-15
(Beispiele)
- Discotheken, Clubs, Bars, Entertainment
- live Events, live Veranstaltungen
Anwendung EL-15
- Topteil (high-mid) für Festinstallationen
- Topteil (high-mid) für mobile PA
- Fullrange Lautsprecherbox
- Background Beschallung
- Delay line
EL-15 Technische Daten
| Nennimpedanz | 8 Ω |
| Betriebsmodus | passiv |
| Belastbarkeit AES/peak* | 500W / 1500W* |
| nutzbarer Frequenzbereich** | 55Hz-18kHz |
| maximaler Schalldruckpegel*** | 132dB |
| nominale Abstrahlcharakteristik (h/v) | 90°/60° (90°drehbar) |
| Lautsprecher Nenngröße | 15" |
| Lautsprecher Schwingspulendurchmesser | 76mm/3" |
| Lautsprecher Magnetmaterial | Ferrit |
| HF-Druckkammertreiber Nenngröße (Schwingspule) | 45mm/1,75" |
| HF-Druckkammertreiber Nenngröße (Halsöffnung) | 1" |
| HF-Druckkammertreiber Magnetmaterial | Ferrit |
| Gehäusemaße H/B/T in mm | 630/460/360 |
| Gewicht | 25kg |
* peak 10ms, mit TD-8000 Endstufe und EL-12 max controller setup |
|
