Endstufen

T-Serie

amplifiers T-series



amplifiers T-series

TD-Serie Beschreibung

Die PSE-audio T-Serie Leistungsverstärker sind nach der Class H2 Endstufenschaltungstechnik entwickelt worden. Bei diesem Schaltungskonzept stehen zwei unterschiedlich hohe Betriebsspannungen für die Leistungstransistoren bereit. Je nach Leistungsbedarf wird die hohe Betriebsspannung zusätzlich mit einer schnellen MOS-FET Schaltung auf die Ausgangstransistoren geschaltet. Diese Technologie reduziert die Verlustleistung und erhöht das Leistungspotential der Endstufen.

Bei allen T-Serien Modellen werden großzügig dimensionierte traditionelle Netzteile mit Ringkern-transformatoren und genügend Leistungsreserve eingesetzt. Die PSE-audio T-Serie Endstufen verfügen über Softstart und alle gängigen Schutzschaltungen inkl. Limiter. Für den bridged-Betrieb steht ein separater 4-poliger Neutrik speakon Ausgang zur Verfügung.

Die Gitter für die Filterschaumstoffe lassen sich ohne Werkzeug abnehmen und der Filterschaumstoff kann so regelmäßig leicht gereinigt werden. Die Verarbeitung der Geräte ist sehr solide und ausgesprochen hochwertig. Die PSE-audio Endstufen sind auf höchstem internationalem Industriestandard gefertigt.

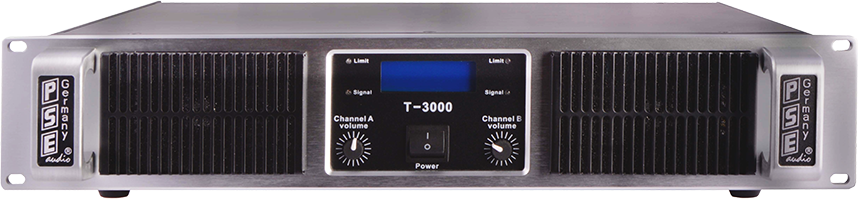

T-Serie Hauptmerkmale

  • H2-Verstärkertechnologie
  • traditionelles Netzteil mit Ringkerntrafo
  • energiesparende Technik
  • bis zu 75% Wirkungsgrad
  • interner Limiter
  • LCD-Display
  • Eingang: 2xNeutrik XLR 3-pin female
  • Input-link: 2xNeutrik XLR 3-pin male
  • Ausgang 3 x Neutrik speakon 4 polig
  • Powercon Netzbuchse
  • 2 Lüfter für beste Kühleigenschaften
  • extra leise Lüfter
  • einfache Filterschaumreinigung
TD-Serie Technische Daten

T-1200 T-1500 T-2000 T-2400 T-3000
max. Ausgangsleistung** stereo 2Ω 2 x 950W 2 x 1200W 2 x 1500W 2 x 1900W 2 x 2400W
Ausgangsleistung* stereo 2Ω 2 x 750W 2 x 1000W 2 x 1300W 2 x 1600W 2 x 1900W
Ausgangsleistung* stereo 4Ω 2 x 600W 2 x 750W 2 x 1000W 2 x 1200W 2 x 1500W
Ausgangsleistung* stereo 8Ω 2 x 400W 2 x 500W 2 x 650W 2 x 800W 2 x 1000W
Ausgangsleistung* bridged 4Ω 1 x 1500W 1 x 2000W 1 x 2600W 1 x 3200W 1 x 3800W
Ausgangsleistung* bridged 8Ω 1 x 1200W 1 x 1500W 1 x 2000W 1 x 2400W 1 x 3000W
Frequenzgang (±0.3dB / 8Ω) 20Hz to 20kHz
Eingangsempfindlichkeit 0dB to 9dB
Betriebsmodus wählbar stereo / bridged / parallel
Signal-Rauschabstand >100dB
Klirrfaktor ˂0.3% (stereo 8Ω)
IMD Intermodulationsverzerrung <0.5% (stereo 8Ω)
Übersprechen
(bei max. P und 1kHz)
>60dB
Dämpfungsfaktor (1kHz, 8Ω) >300:1
Slew-Rate (Anstiegsrate-Geschwindigkeit) >12V / μs
Eingangswiderstand symmetrisch 20kΩ
Eingangswiderstand asymmetrisch 10kΩ
Sicherheitsschaltungen Softstart, Kurzschluß, Gleichspannung, Übertemperatur, Überlast, Limiter
Betriebsspannung 220V-240V 50Hz
Abmessungen 19"/ 2RU Tiefe: 485mm
Gewicht 18kg 18.5kg 19.1kg 19.6kg 19.8kg

* AC 230V / Sinus 1000Hz / max. THD 1% **stereo Modus, ein Kanal angesteuert Burst Signal (Musikleistung)

Endstufen

TD-Serie

amplifiers TD-series



amplifiers TD-series

TD-Serie Beschreibung

Das Schaltungsprinzip der TD-Endstufenserie ist für sehr hohe Ausgangsleistungen, extrem gute Dynamik sowie hervorragendem Wirkungsgrad und beste Audioqualität entwickelt worden.

Das Eingangssignal wird hochfrequent über einen Comparator abgetastet und digitalisiert, dieses Digitalsignal wird verstärkt und dann integriert als Betriebsspannung einer Gegentakt AB-Ausgangstransistorschaltung bereitgestellt. Mit diesem ausgeklügeltem Schaltungsdesign werden die Verlustleistungen minimiert und die Audioperformance optimiert.

Die PSE-audio TD-Endstufen verfügen über alle gängigen Schutzschaltungen inkl. Peak- und RMS-Limiter. Die Endstufen sind netzwerkfähig, über das Netzwerk lassen sich Betriebsmodus, Volume, und Empfindlichkeit ändern sowie die Betriebstemperatur und Leistung der Endstufen abfragen.

Die Gitter für die Filterschaumstoffe lassen sich ohne Werkzeug abnehmen und der Filterschaumstoff kann so regelmäßig leicht gereinigt werden. Die Verarbeitung der Geräte ist sehr solide sowie ausgesprochen hochwertig.

Die PSE-audio Endstufen sind auf höchstem internationalem Industriestandard gefertigt.

TD-Serie Hauptmerkmale

  • TD-Verstärkertechnologie
  • Schaltnetzteil
  • stabile und konstante PFC
  • hocheffiziente energiesparende Bauart
  • bis zu 90% Wirkungsgrad
  • interner peak Limiter
  • interner RMS Limiter

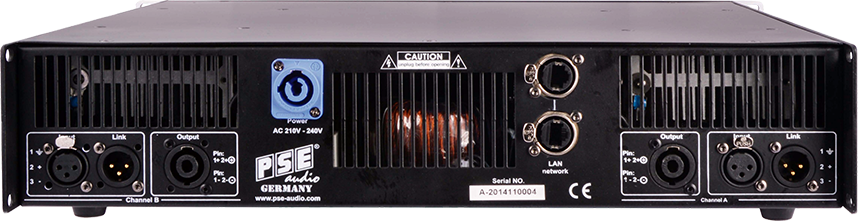

  • Ethernet netzwerkfähig
  • Netzwerkbuchse 2 x Neutrik RJ-45
  • Ausgang 2 x Neutrik 4 polig
  • Powercon Netzbuchse
  • 3 Lüfter für beste Kühleigenschaften
  • geschwindigkeitsgeregelte extra leise Lüfter
  • einfache Filterschaumreinigung
TD-Serie Technische Daten

TD-3000 TD-4000 TD-5000 TD-6000 TD-7000 TD-8000
Ausgangsleistung** stereo 2Ω 2 x 2400W 2 x 3100W 2 x 3800W 2 x 4800W 2 x 5500W 2 x 6100W
Ausgangsleistung* stereo 4Ω 2 x 1500W 2 x 2000W 2 x 2500W 2 x 3000W 2 x 3500W 2 x 4000W
Ausgangsleistung* stereo 8Ω 2 x 900W 2 x 1150W 2 x 1450W 2 x 1800W 2 x 2100W 2 x 2400W
Ausgangsleistung*** bridged 4Ω 1 x 4000W 1 x 5100W 1 x 6300W 1 x 8000W 1 x 9000W 1 x 10000W
Ausgangsleistung* bridged 8Ω 1 x 3950W 1 x 3300W 1 x 4100W 1 x 5000W 1 x 5600W 1 x 6200W
Frequenzgang (±0.3dB / 8Ω) 20Hz to 20kHz
Eingangsempfindlichkeit 0dB to 9dB
Metriebsmodus wählbar stereo / bridged / parallel
Signal-Rauschabstand >100dB
Klirrfaktor ˂0.1% (stereo 8Ω)
IMD Intermodulationsverzerrung <0.3% (stereo 8Ω)
Übersprechen (bei max. P und 1kHz) >75dB
Dämfungsfaktor (1kHz, 8Ω) >600:1
Slew-Rate (Anstiegsrate-Geschwindigkeit) >30V / μs
Eingangswiederstand symmetrisch 30kΩ
Eingangswiederstand asymmetrisch 15kΩ
Sicherheitsschaltungen Softstart, Kurzschluß, Gleichspannung, Übertemperatur, Überlast, Limiter
AC-Voltage 160V-260V 50Hz
dimension 19"/ 2RU Tiefe: 440mm
weight 14.8kg 14.8kg 14.8kg 15.2kg 15.2kg 15.2kg

*Sinus 1000Hz max. THD 1% ein Kanal angesteuert **ein Kanal angesteuert Burst Signal (Musikleistung) *** Burst Signal (Musikleistung)
